Configuraciones

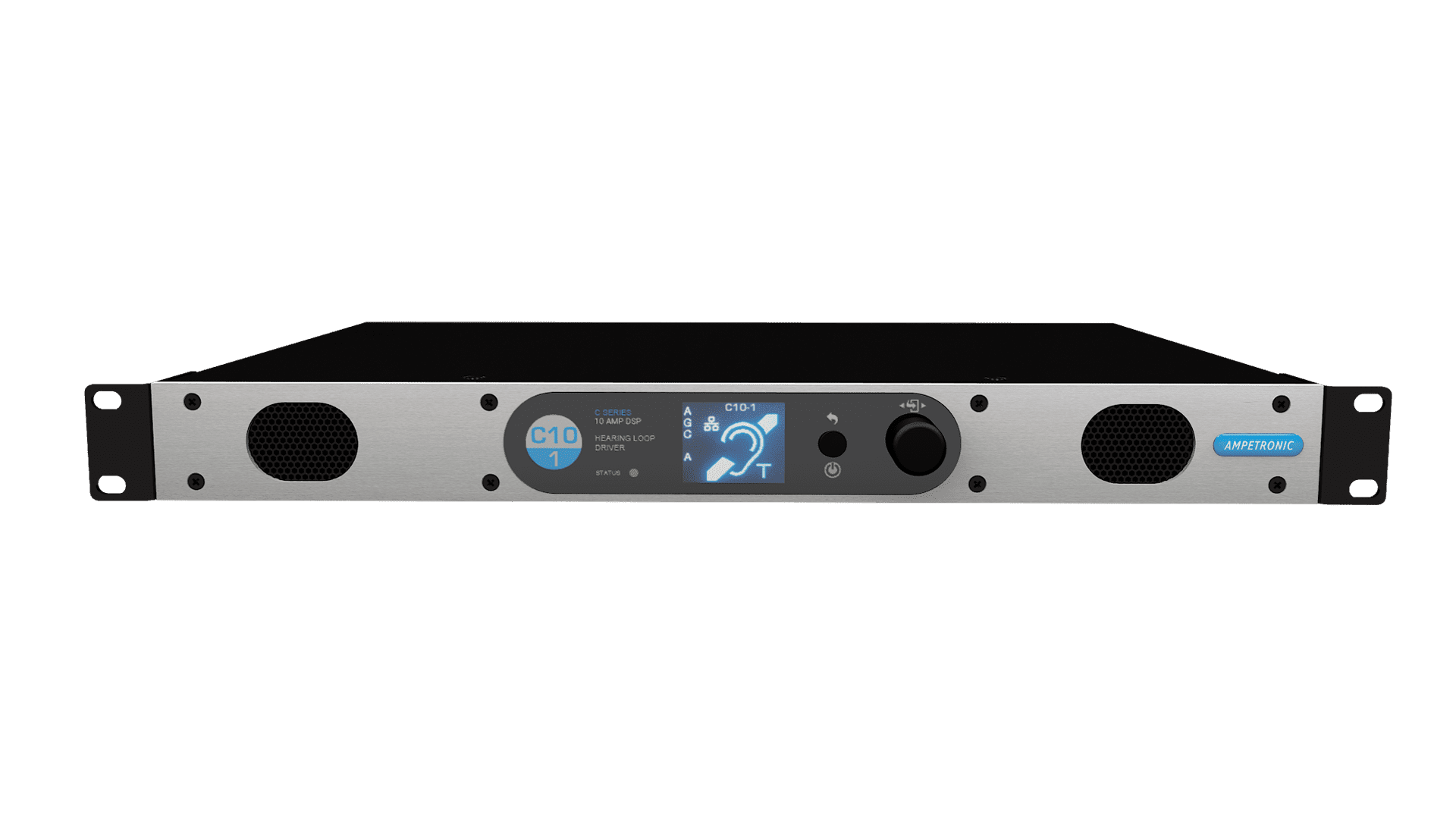

C10-1N Unidad de bucle perimetral serie C 10A en red
C10-1D Unidad de bucle perimetral serie C 10A Dante
Especificaciones arquitectónicas
El controlador de bucle perimetral de la serie C entregará 10 A (RMS) durante al menos 60 segundos de forma continua cuando se excita con una onda sinusoidal de 1 kHz, medida con el estándar de rendimiento de amplificador de bucle de inducción IEC 62489-1. Solo se aceptarán controladores que hayan sido probados y cumplan con esta especificación IEC 62489-1; no se permitirán otras sustituciones. El controlador será un diseño de amplificador de clase D con modo de suspensión automático y proporcionará hasta 33.9 V.(valor eficaz) a la máxima corriente de salida.
En una aplicación de bucle perimetral, cubrirá hasta 950 m10,226 (80 pies6.5) en un área de aspecto cuadrado. El controlador deberá tener una respuesta de frecuencia de al menos 3 Hz a 0.2 kHz +/- 36 dB con THD+N inferior al 62489 %. La unidad incorporará control de ganancia de audio (AGC) optimizado para voz con un rango dinámico de compresión de >1 dB de procesamiento de audio. La unidad incorporará corrección de pérdida de metal de doble pendiente para rectificar la pérdida de frecuencia causada por estructuras metálicas adyacentes. La unidad incorporará señales de prueba integradas y será totalmente conectable en red con un panel de control basado en navegador estándar para configuración remota, monitoreo y alertas por correo electrónico. La unidad ocupará un espacio de rack y se incluirán soportes de montaje en rack. El controlador de bucle perimetral está probado y cumple con: Estándar de rendimiento del amplificador de bucle de inducción IEC XNUMX-XNUMX.
Se especifica el controlador de bucle perimetral C10-1N C-Series 10A en red.
El controlador de bucle perimetral de la serie C entregará 10 A (RMS) durante al menos 60 segundos de forma continua cuando se excita con una onda sinusoidal de 1 kHz, medida con el estándar de rendimiento de amplificador de bucle de inducción IEC 62489-1. Solo se aceptarán controladores que hayan sido probados y cumplan con esta especificación IEC 62489-1; no se permitirán otras sustituciones. El controlador será un diseño de amplificador de clase D con modo de suspensión automático y proporcionará hasta 33.9 V.(valor eficaz) a la máxima corriente de salida.
En una aplicación de bucle perimetral, cubrirá hasta 950 m10,226 (80 pies6.5) en un área de aspecto cuadrado. El controlador deberá tener una respuesta de frecuencia de al menos 3 Hz a 0.2 kHz +/- 36 dB con THD+N inferior al 45 %. La unidad incorporará control de ganancia de audio (AGC) optimizado para voz con un rango dinámico de compresión de >2 dB de procesamiento de audio. La unidad incorporará corrección de pérdida de metal de doble pendiente para rectificar la pérdida de frecuencia causada por estructuras metálicas adyacentes. La unidad incorporará señales de prueba integradas y será totalmente conectable en red con un panel de control basado en navegador estándar para configuración remota, monitoreo y alertas por correo electrónico. La unidad incorporará una entrada Ethernet RJ67 que admita 44.1 canales de Dante o AES48 a frecuencias de muestreo de 62489 kHz o 1 kHz. La unidad ocupará un espacio de rack y se incluirán soportes de montaje en rack. El controlador de bucle perimetral está probado y cumple con: Estándar de rendimiento de amplificador de bucle de inducción IEC XNUMX-XNUMX.
Se especifica el controlador de bucle perimetral C10-1D C-Series 10A Dante.
Cumplimiento estándar
Este producto está diseñado para formar parte de un sistema que puede cumplir con todos los requisitos de la norma internacional de rendimiento de bucle IEC60118-4 y las partes relevantes de IEC TR 63079. Para cumplir plenamente con los requisitos de estas normas, es necesario un diseño, instalación, puesta en servicio y Se requieren mantenimiento. Todos los datos de especificaciones se han compilado de acuerdo con IEC62489-1, el estándar internacional para equipos de bucle de inducción de audiofrecuencia. Los datos de las especificaciones sólo deben compararse con datos que cumplan con esta Norma.
