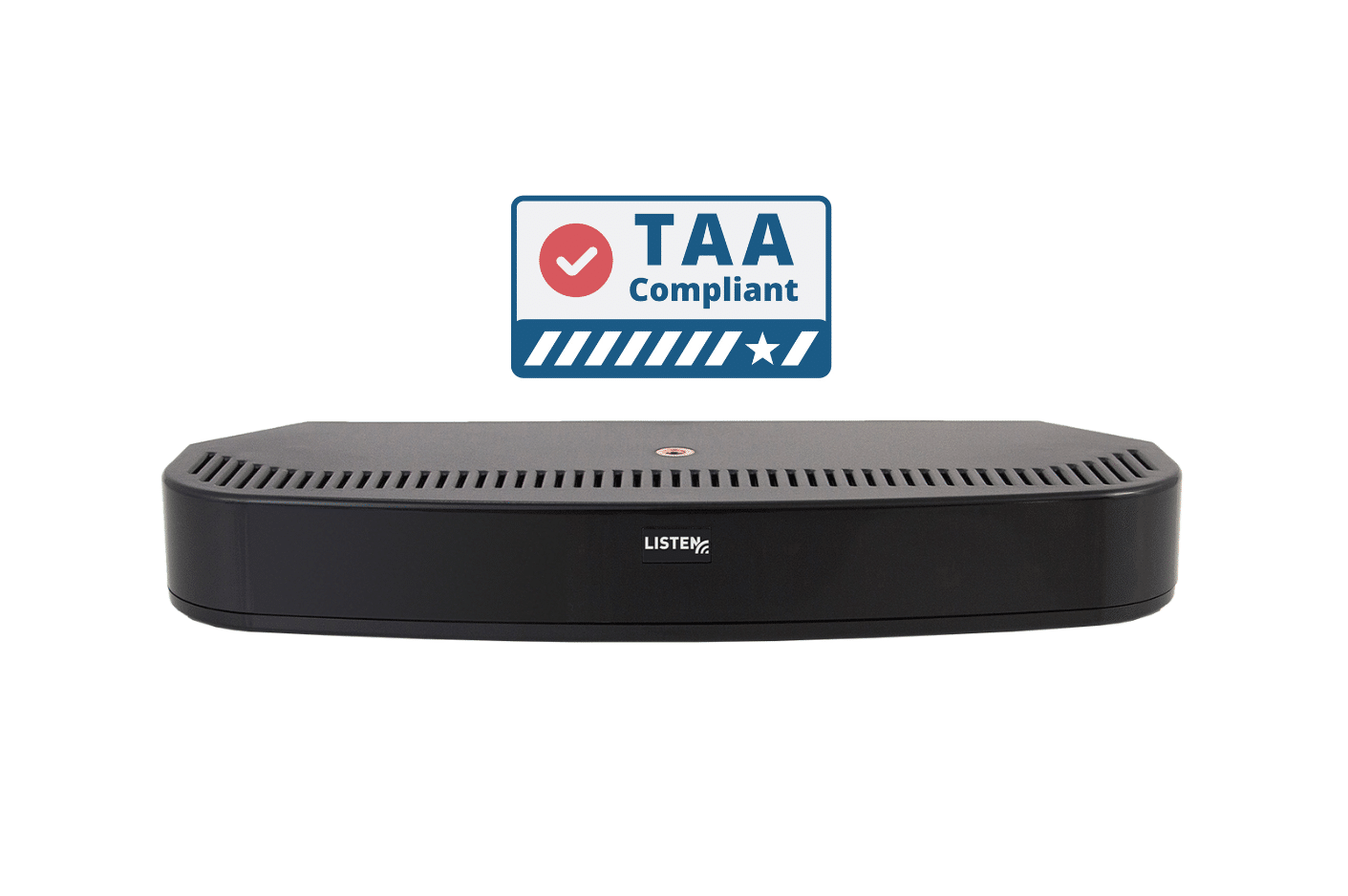

Une image de l'ensemble émetteur/radiateur à 2 canaux ListenIR.
Émetteur/radiateur ListenIR TAA 2 canaux - Image 3
Émetteur/radiateur ListenIR TAA 2 canaux - Image 4

Émetteur/radiateur combiné ListenIR TAA à 2 canaux

Article:LT-84T-01

Le LT-84T-01 ListenIR TAA émetteur/radiateur combiné à 2 canaux(Brevet 9 712 246) de Listen Technologies fournit aux salles de spectacle, aux entreprises, aux agences gouvernementales et plus encore une solution d'écoute assistée abordable et facile à utiliser.

Offrant une puissance infrarouge deux fois supérieure et une zone de couverture jusqu'à six fois plus étendue que les produits similaires, le LT-84T transmet un signal clair et fiable sur une surface de 2 787 mètres carrés (30 000 pieds carrés). Cette portée garantit aux utilisateurs de tous les espaces de taille moyenne, de la salle de réunion au tribunal et au-delà, une performance audio sans interruption.

De plus, le LT-84T est le seul émetteur-radiateur à deux canaux capable d'émettre sur quatre fréquences différentes (2.3 MHz, 2.8 MHz, 3.3 MHz ou 3.8 MHz). Cette flexibilité sur le terrain simplifie encore davantage l'installation et l'utilisation, tout en éliminant le besoin d'acheter des émetteurs-radiateurs séparés, spécifiques à chaque fréquence. Conforme à la TAA En ce qui concerne les configurations, le LT-84T est fabriqué dans des pays ayant conclu des accords commerciaux et est conforme aux normes en vigueur. Exigences FAR 52.225-5.

Grâce au matériel de montage inclus, à la sélection flexible des fréquences et à la connectivité d'entrée, le LT-84T est un moyen idéal d'ajouter des capacités d'écoute assistée infrarouge et la conformité à l'ADA à votre entreprise ou établissement.

Télécharger la fiche technique du produit
Voir les spécifications architecturales et techniques

Ce produit est disponible auprès des revendeurs agréés.

Obtenir un devis

Inclus

Un (1) émetteur/radiateur combiné LT-84T-01 ListenIR TAA à 2 canaux*

*Le LT-84T-01 comprend un guide de démarrage rapide, une signalétique d'aide à l'écoute, deux connecteurs de type Phoenix, un matériel de montage et un bloc d'alimentation/cordon d'alimentation.

Temps forts

  • Solution abordable, efficace et extensible idéale pour les espaces de petite à moyenne taille tels que les salles de classe, les salles d'audience, les salles de conférence, etc.
  • Les options de fréquence multiples offrent une flexibilité et une simplicité supplémentaires lors de l'installation et de la configuration
  • Offre une couverture sans faille jusqu'à 2,787 30,000 mètres carrés (XNUMX XNUMX pieds carrés)
  • Plusieurs options d'entrée pour une configuration et une utilisation plus faciles
  • Conforme à la loi TAA, ce qui en fait une option appropriée pour les marchés publics.

Aussi nécessaire

tous les composants du kit d'alimentation à distance illustrés

Kit d'alimentation à distance

SKU LPT-A117
Vue de face de l'émetteur ListenIR

Radiateur d'expansion ListenIR (pour LT-84 uniquement)

SKU LA-141
Récepteur ListenIR 4200 avec salle d'audience à l'écran

Récepteur IR DSP intelligent

SKU LR-4200-IR
Écoutez le récepteur IR avec le mode salle d'audience activé

Récepteur IR DSP intelligent avancé

SKU LR-5200-IR
Une image du package récepteur IR DSP intelligent 1.

Récepteur intelligent DSP IR Package 1

SKU LR-4200-IR-P1
Une image d'un récepteur infrarouge DSP intelligent avancé

Ensemble récepteur IR DSP intelligent avancé 1

SKU LR-5200-IR-P1
Pack de 6 récepteurs IR intelligents

Pack de 6 récepteurs infrarouges DSP intelligents

SKU LP-40-IR-01
Pack de 12 récepteurs IR intelligents

Pack de 12 récepteurs infrarouges DSP intelligents

SKU LP-41-IR
Paquet de 6 récepteurs DSP intelligents avancés IR

Paquet de 6 récepteurs IR DSP intelligents avancés

SKU LP-50-IR
Paquet de 12 récepteurs DSP intelligents avancés IR

Paquet de 12 récepteurs IR DSP intelligents avancés

SKU LP-51-IR

Caractéristiques

+Audio

Réponse en fréquence20 Hz - 20 kHz (+/- 1 dB) Entrée de ligne, 63 Hz - 15 kHz (+/- 3 dB) Spécifications du système (sans fil de bout en bout avec LR-4200)
Signal-to-Noise Ratio> 70 dB (SNR) Entrée de ligne, > 60 dB (SNR) Spécification du système (sans fil de bout en bout avec LR-4200)
entrée microphoneDeux (2) connecteurs Tip/Sleeve de 3.5 mm (0.14 in.), entrée nominale de -30 dBu, marge de +14 dB, impédance de 4.4 kOhms, alimentation de polarisation 5 VCC
Distorsion harmonique totale< 0.1 % (THD) Entrée de ligne, < 2 % (THD) Spécification du système (sans fil de bout en bout avec LR-4200)
Entrée ligne asymétriqueEntrée stéréo/mono. Deux (2) connecteurs phono doubles (RCA), asymétriques, entrée nominale -10 dBu, marge de sécurité +14 dB, impédance 10k Ohms
Entrée ligne symétriqueEntrée mono. Deux (2) connecteurs de type Phoenix, symétriques, entrée nominale + 4 dBu, marge de sécurité +14 dB, impédance 100k Ohms

+Contrôles

InterrupteurInterrupteur à trois (3) positions - Mise hors tension, voyants de mise sous tension éteints, voyants de mise sous tension allumés
Sélection de la fréquence porteuseDeux (2), quatre (4) commutateurs rotatifs (2.3 MHz, 2.8 MHz, 3.3 MHz, 3.8 MHz)
Bouton de contrôle de niveauDeux (2) potentiomètres rotatifs audio coniques, le sens antihoraire diminue le niveau de mixage d'entrée, le sens horaire augmente le niveau de mixage d'entrée

+Indicateurs

LED d'alimentationLa LED verte sur l'alimentation en ligne indique que l'alimentation CA est appliquée
Indicateurs de niveau audioDeux (2) LED vertes, deux (2) LED rouges, la LED verte indique la présence audio et la LED rouge indique les pics dans l'audio
DEL ambre RJ-45L'ambre fixe indique que la porteuse est présente et que l'IR est en cours de transmission
DEL verte RJ-45Le vert fixe indique que l'alimentation est appliquée à l'unité, le clignotement indique que l'unité est entrée en mode d'économie d'énergie

+RF

Fréquences porteuses2.3 MHz, 2.8 MHz, 3.3 MHz, 3.8 MHz, sélectionnable
Nombre de canauxDeux (2) canaux, fréquence porteuse sélectionnable
Précision de la fréquence+/- 005% stabilité 0 à 50 °C
Stabilité de l'émetteur50 PPM
ModulationFM large bande, ±50 kHz déviation max, 50 ?S de préaccentuation
Mode économie d'énergieCarrier s'éteindra lorsqu'aucun son n'est présent pendant 15 minutes sur les deux canaux pour préserver la durée de vie du radiateur

+IR

Zone de couverture2,787 30,000 m² (4200 5200 pi²) monocanal avec récepteurs LR-697-IR/LR-7,500-IR ou 42 m² (44 XNUMX pi²) monocanal avec récepteurs LR-XNUMX/LR-XNUMX
Puissance de l'émetteur infrarouge1.49 W

+Puissance

Alimentation d'entrée100-240 VAC, 50-60 Hz
Sortie d'alimentation12 V CC, 4 A, 48 W
Connecteur d'alimentationConnecteur cylindrique d'identification de 2.5 mm, centre positif
Puissance de sortieDeux (2) connecteurs RJ-45. fournissant une alimentation et un signal RF pour jusqu'à deux (2) radiateurs d'extension LA-141 sur chaque sortie
Type d'alimentationAlimentation à découpage en ligne, référence Listen LA-210
Cordon d'alimentationCordon d'alimentation IEC, type B Amérique du Nord (LT-84-01)

+Physique

CouleurNoir avec sérigraphie blanche
Poids unitaire avec alimentation1.8 livres. (0.8 kg)
Poids3.4 livres. (1.54 kg)
MontagePeut être monté sur un mur, un plafond ou une table avec le matériel fourni (vis et chevilles creuses non fournies). La plaque de montage du boîtier mural LA-347 en option est disponible pour le montage sur un boîtier électrique standard à un seul groupe.
Dimensions (H x L x P)1.5 x 10.7 x 4.1 pouces (3.81 x 27.2 x 10.5 cm)
Unité De Poids0.8 livres. (0.4 kg)

+Environnemental

Température - Fonctionnement14 °F (-10 °C) à +104 °F (40 °C)
Température - Stockage-4 °F (-20 °C) à +122 °F (50 °C)
Humidité relative0 à 95 % d'humidité relative, sans condensation

+Conformité

NormesFCC partie 15, ICS-03, CE, UL, CUL, C-Tick, CCC, PSE, KC, GS, RoHS, WEEE, BIS
Marques de conformité de l'alimentationCUL, UL, CE, CCC, C-Tick, KC, PSE, GS, FCC, RoHS, BIS

Questions fréquentes

+Le LT-84 peut-il être alimenté à distance ?

Oui. Veuillez vous référer à la note technique « LT-84 Remote Power » sur l'onglet Support Info pour des instructions détaillées.

+Combien de canaux (porteuses) le LT-84 peut-il produire ?

Deux (2) canaux.

+Combien de chaînes (porteuses) peuvent être produites simultanément dans une pièce ?

Quatre (4) canaux. Vous aurez besoin de deux (2) LT-84 (2 transporteurs par LT-84).

+Quelle est la zone de couverture fournie par le LT-84 ?

30,000 2787 pi² (4200 m²) monocanal avec les récepteurs LR-5200-IR/LR-7,500-IR ou 697 42 pi² (44 m²) monocanal avec les récepteurs LR-XNUMX/LR-XNUMX

+Le nombre de canaux (porteuses) affecte-t-il la zone de couverture ?

Oui, pour un (1) canal (porteuse), la zone de couverture en visibilité directe est de 30,000 2787 pi² (2 m²) et pour deux (15,000) canaux (porteuses), la zone de couverture en visibilité directe est de 1394 4200 pi² ( 5200 m²) avec les récepteurs LR-XNUMX-IR/LR-XNUMX-IR.

+Combien de radiateurs d'expansion (LA-141) pouvez-vous utiliser sur un système ?

Oui, pour un (1) canal (porteuse), la zone de couverture en visibilité directe est de 30,000 2787 pi² (2 m²) et pour deux (15,000) canaux (porteuses), la zone de couverture en visibilité directe est de 1394 4200 pi² ( 5200 m²) avec les récepteurs LR-XNUMX-IR/LR-XNUMX-IR.

+Comment connecter plusieurs radiateurs d'extension (LA-141) ?

Un maximum de deux (2) LA-141 peut être connecté à chaque sortie RJ-45 de liaison d'extension sur le LT-84 avec une longueur de câble CAT-5e en guirlande maximale de 100 pieds (30.5 m). Le câble CAT-5e doit être d'au moins 24 AWG !

+Quelle est la garantie du LT-84 ?

Le LT-84 a une garantie de 3 ans. Écoutez Garantie
