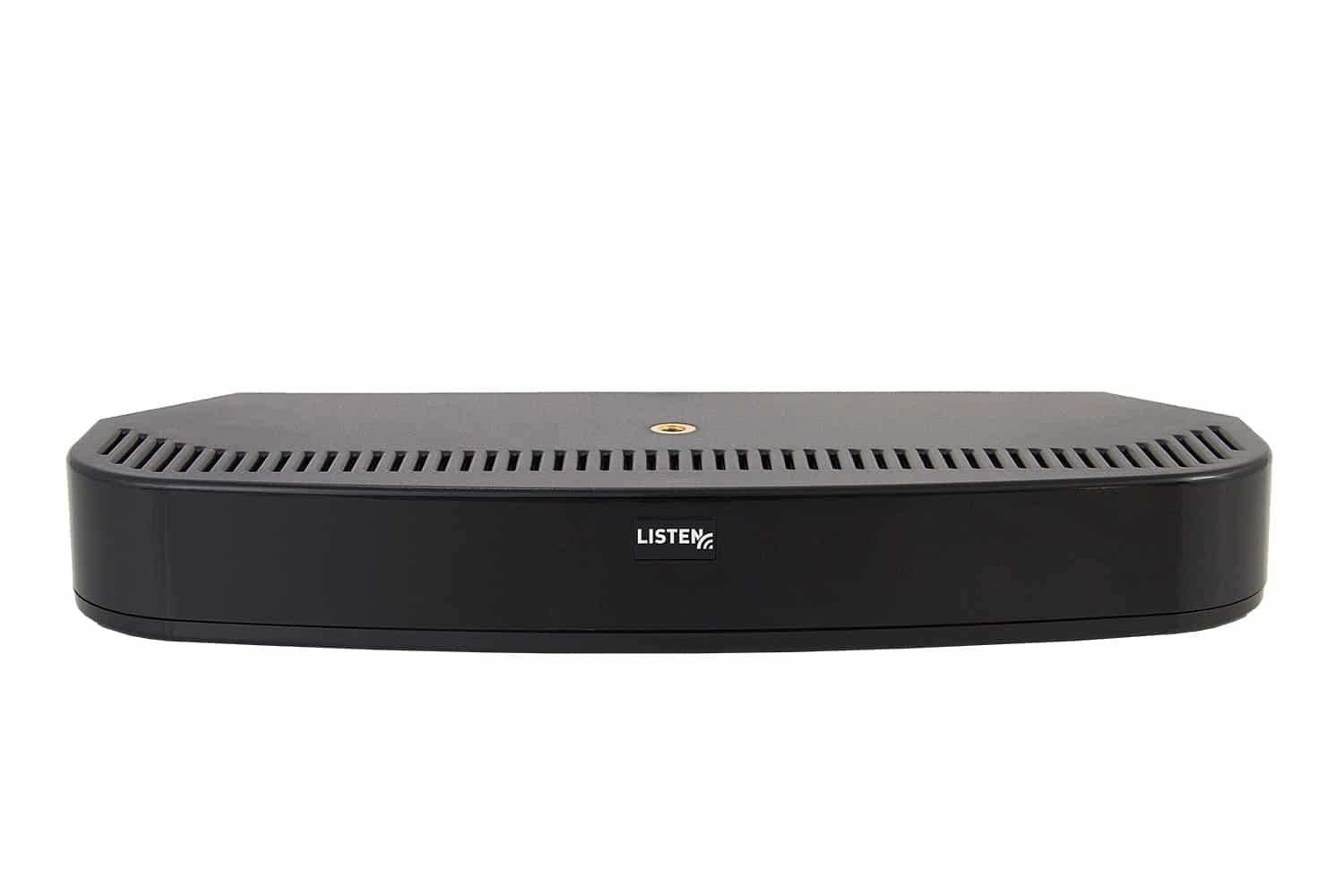

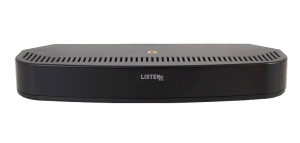

Combo Émetteur/Radiateur ListenIR 2 Canaux

Article:LT-84

L'émetteur-radiateur à 84 canaux LT-2 ListenIR (brevet 9,712,246 XNUMX XNUMX) de Listen Technologies fournit aux lieux, aux entreprises, aux agences gouvernementales et plus encore une solution d'aide à l'écoute abordable et facile à utiliser.

Offrant deux fois la puissance infrarouge et jusqu'à six fois la zone de couverture de produits similaires, le LT-84 peut transmettre un signal clair et fiable sur 2,787 30,000 mètres carrés (XNUMX XNUMX pieds carrés). Cette gamme de signaux garantit que les utilisateurs de n'importe quel espace de taille moyenne, de la salle de conférence à la salle d'audience et au-delà, bénéficient d'une performance audio ininterrompue.

Le LT-84 est également le premier système d'aide à l'écoute infrarouge à disposer de radiateurs à expansion (LA-141), qui fournissent une compensation de retard pour garantir qu'il n'y a pas de perte d'annulation de signal. Jusqu'à quatre (4) radiateurs d'expansion (LA-141) peuvent être ajoutés au système pour offrir une couverture supplémentaire (lorsqu'ils sont montés à moins de 30.48 m [100 pi] de l'unité).

De plus, le LT-84 est le seul émetteur-radiateur à deux canaux pouvant transmettre jusqu'à quatre fréquences différentes (2.3 MHz, 2.8 MHz, 3.3 MHz ou 3.8 MHz). Cette flexibilité sur le terrain rend la configuration et l'utilisation encore plus faciles, tout en éliminant le besoin d'acheter des unités émetteur-radiateur séparées et spécifiques à la fréquence.

Avec le matériel de montage inclus et la sélection de fréquence flexible et la connectivité d'entrée, le LT-84 est un moyen idéal d'ajouter des capacités d'écoute assistée infrarouge et la conformité ADA à votre entreprise ou votre lieu.

Voir les spécifications architecturales et techniques

Ce produit est disponible auprès des revendeurs agréés.

Obtenir un devis

Inclus

Un (1) émetteur/radiateur LT-84 ListenIR 2 canaux combiné

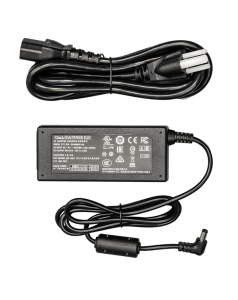

Un (1) LA-210 Cordon d'alimentation universel 12 VDC

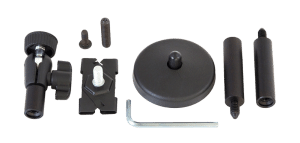

Un (1) LA-344 Matériel de montage flexible
Deux (2) connecteurs de type Phoenix

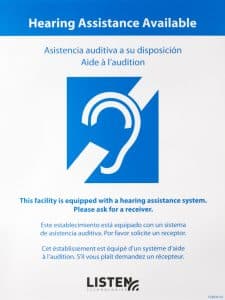

Un (1) LA-303 Signe de notification d'écoute assistée multilingue
Un (1) guide de démarrage rapide

Avantages

  • Solution abordable, efficace et extensible idéale pour les espaces de petite à moyenne taille tels que les salles de classe, les salles d'audience, les salles de conférence, etc.
  • Les options de fréquence multiples offrent une flexibilité et une simplicité supplémentaires lors de l'installation et de la configuration
  • Offre une couverture sans faille jusqu'à 2,787 30,000 mètres carrés (XNUMX XNUMX pieds carrés)
  • Peut être étendu avec jusqu'à quatre (4) radiateurs d'extension LA-141 pour une zone de couverture supplémentaire
  • La conception à un câble utilise un seul CAT-5e pour transporter à la fois l'alimentation et le signal vers les radiateurs d'extension LA-141
  • Plusieurs options d'entrée pour une configuration et une utilisation plus faciles

Aussi nécessaire

Caractéristiques

+Audio

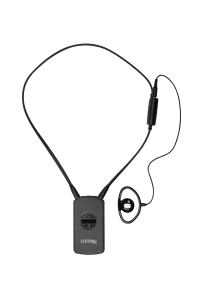

Réponse en fréquence20 Hz - 20 kHz (+/- 1 dB) Entrée de ligne, 63 Hz - 15 kHz (+/- 3 dB) Spécifications du système (sans fil de bout en bout avec LR-4200)
Signal-to-Noise Ratio> 70 dB (SNR) Entrée de ligne, > 60 dB (SNR) Spécification du système (sans fil de bout en bout avec LR-4200)
entrée microphoneDeux (2) connecteurs Tip/Sleeve de 3.5 mm (0.14 in.), entrée nominale de -30 dBu, marge de +14 dB, impédance de 4.4 kOhms, alimentation de polarisation 5 VCC
Distorsion harmonique totale< 0.1 % (THD) Entrée de ligne, < 2 % (THD) Spécification du système (sans fil de bout en bout avec LR-4200)
Entrée ligne asymétriqueEntrée stéréo/mono. Deux (2) connecteurs phono doubles (RCA), asymétriques, entrée nominale -10 dBu, marge de sécurité +14 dB, impédance 10k Ohms
Entrée ligne symétriqueEntrée mono. Deux (2) connecteurs de type Phoenix, symétriques, entrée nominale + 4 dBu, marge de sécurité +14 dB, impédance 100k Ohms

+Contrôles

InterrupteurInterrupteur à trois (3) positions - Mise hors tension, voyants de mise sous tension éteints, voyants de mise sous tension allumés
Sélection de la fréquence porteuseDeux (2), quatre (4) commutateurs rotatifs (2.3 MHz, 2.8 MHz, 3.3 MHz, 3.8 MHz)
Bouton de contrôle de niveauDeux (2) potentiomètres rotatifs audio coniques, le sens antihoraire diminue le niveau de mixage d'entrée, le sens horaire augmente le niveau de mixage d'entrée

+Indicateurs

LED d'alimentationLa LED verte sur l'alimentation en ligne indique que l'alimentation CA est appliquée
Indicateurs de niveau audioDeux (2) LED vertes, deux (2) LED rouges, la LED verte indique la présence audio et la LED rouge indique les pics dans l'audio
DEL ambre RJ-45L'ambre fixe indique que la porteuse est présente et que l'IR est en cours de transmission
DEL verte RJ-45Le vert fixe indique que l'alimentation est appliquée à l'unité, le clignotement indique que l'unité est entrée en mode d'économie d'énergie

+RF

Fréquences porteuses2.3 MHz, 2.8 MHz, 3.3 MHz, 3.8 MHz, sélectionnable
Nombre de canauxDeux (2) canaux, fréquence porteuse sélectionnable
Précision de la fréquence+/- 005% stabilité 0 à 50 °C
Stabilité de l'émetteur50 PPM
ModulationFM large bande, ±50 kHz déviation max, 50 ?S de préaccentuation
Mode économie d'énergieCarrier s'éteindra lorsqu'aucun son n'est présent pendant 15 minutes sur les deux canaux pour préserver la durée de vie du radiateur
Sortie de liaison d'extensionDeux (2) connecteurs RJ-45 - Fournit un signal RF et une alimentation, un câble CAT-5e 24 AWG, une longueur de câble maximale de 100 pieds, deux (2) LA-141 par connecteur de sortie

+IR

Zone de couverture2,787 30,000 m² (4200 5200 pi²) monocanal avec récepteurs LR-697-IR/LR-7,500-IR ou 42 m² (44 XNUMX pi²) monocanal avec récepteurs LR-XNUMX/LR-XNUMX
Puissance de l'émetteur infrarouge1.49 W

+Puissance

Alimentation d'entrée100-240 VAC, 50-60 Hz
Sortie d'alimentation12 V CC, 4 A, 48 W
Connecteur d'alimentationConnecteur cylindrique d'identification de 2.5 mm, centre positif
Puissance de sortieDeux (2) connecteurs RJ-45. fournissant une alimentation et un signal RF pour jusqu'à deux (2) radiateurs d'extension LA-141 sur chaque sortie
Type d'alimentationAlimentation à découpage en ligne, référence Listen LA-210
Cordon d'alimentationCordon d'alimentation CEI, Amérique du Nord Type B (LT-84-01), Asie et Royaume-Uni Type G (LT-84-02), Euro Type F (LT-84-03), Australie Type I (LT-84-04) , Inde Type D (LT-84-05)

+Physique

CouleurNoir avec sérigraphie blanche
Poids unitaire avec alimentation1.8 livres. (0.8 kg)
Poids3.4 livres. (1.54 kg)

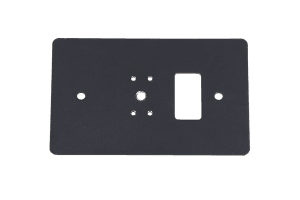

MontagePeut être monté sur un mur, un plafond ou une table avec le matériel fourni (vis et chevilles creuses non fournies). La plaque de montage du boîtier mural LA-347 en option est disponible pour le montage sur un boîtier électrique standard à un seul groupe.
Dimensions (H x L x P)1.5 x 10.7 x 4.1 pouces (3.81 x 27.2 x 10.5 cm)
Unité De Poids0.8 livres. (0.4 kg)

+Environnement

Température - Fonctionnement14 °F (-10 °C) à +104 °F (40 °C)
Température - Stockage-4 °F (-20 °C) à +122 °F (50 °C)
Humidité relative0 à 95 % d'humidité relative, sans condensation

+Conformité

NormesFCC partie 15, ICS-03, CE, UL, CUL, C-Tick, CCC, PSE, KC, GS, RoHS, WEEE, BIS
Marques de conformité de l'alimentationCUL, UL, CE, CCC, C-Tick, KC, PSE, GS, FCC, RoHS, BIS

FAQ

+Le LT-84 peut-il être alimenté à distance ?

Oui. Veuillez vous référer à la note technique « LT-84 Remote Power » sur l'onglet Support Info pour des instructions détaillées.

+Combien de canaux (porteuses) le LT-84 peut-il produire ?

Deux (2) canaux.

+Combien de chaînes (porteuses) peuvent être produites simultanément dans une pièce ?

Quatre (4) canaux. Vous aurez besoin de deux (2) LT-84 (2 transporteurs par LT-84).

+Quelle est la zone de couverture fournie par le LT-84 ?

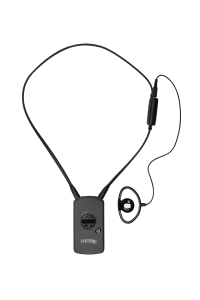

30,000 2787 pi² (4200 m²) monocanal avec les récepteurs LR-5200-IR/LR-7,500-IR ou 697 42 pi² (44 m²) monocanal avec les récepteurs LR-XNUMX/LR-XNUMX

+Le nombre de canaux (porteuses) affecte-t-il la zone de couverture ?

Oui, pour un (1) canal (porteuse), la zone de couverture en visibilité directe est de 30,000 2787 pi² (2 m²) et pour deux (15,000) canaux (porteuses), la zone de couverture en visibilité directe est de 1394 4200 pi² ( 5200 m²) avec les récepteurs LR-XNUMX-IR/LR-XNUMX-IR.

+Combien de radiateurs d'expansion (LA-141) pouvez-vous utiliser sur un système ?

Oui, pour un (1) canal (porteuse), la zone de couverture en visibilité directe est de 30,000 2787 pi² (2 m²) et pour deux (15,000) canaux (porteuses), la zone de couverture en visibilité directe est de 1394 4200 pi² ( 5200 m²) avec les récepteurs LR-XNUMX-IR/LR-XNUMX-IR.

+Comment connecter plusieurs radiateurs d'extension (LA-141) ?

Un maximum de deux (2) LA-141 peut être connecté à chaque sortie RJ-45 de liaison d'extension sur le LT-84 avec une longueur de câble CAT-5e en guirlande maximale de 100 pieds (30.5 m). Le câble CAT-5e doit être d'au moins 24 AWG !

+Quelle est la garantie du LT-84 ?

Le LT-84 a une garantie de 3 ans. Écoutez Garantie
