Highlight
- Server EVO sostitutivo o di backup.
Server Navilution EVO
Articolo:LN-100E
Il server Navilution EVO è un server sostitutivo o di backup per i sistemi Navilution EVO. Ordinalo se devi sostituire un server EVO o se desideri un server di riserva o di backup in caso di guasto. Non include il pannello di controllo del display o il ricevitore GPS.
Inclusioni
Un (1) server LN-100E Navilution EVO
Una (1) antenna LNA-041-WFA Listen Navilution WiFi SMA-Maschio
Un (1) ponticello Navilution EVO LNA-100-C5J
Un (1) LNA-100E-C5L Navilution EVO Loopback
Una (1) staffa di montaggio del server Navilution LNA-043-MB
Una (1) unità flash USB xxGB Navilution LNA-052-USB
Necessario anche
Specifiche
+Fisico
| Dimensioni (H x L x P) | 44.14 mm (1.74 pollici) x 236.89 mm (9.33 pollici) x 207.27 mm (8.16 pollici) |
| Unità di peso | kg 1.72 (3.8 lbs.) |
| Peso della Spedizione | kg 2.72 (6.0 lbs.) |
+Controls
| Interruttore IMP | Interruttore linea/microfono PA Out. Up-Line, nominale -13dBu / Down-Mic, nominale -59dBu. |
+
| LED di alimentazione/stato | Verde fisso durante il normale funzionamento. Lampeggia in verde durante il caricamento di tour o aggiornamenti del firmware. |
| Porta SBC 1-8 LED ambra | Ambra lampeggiante, trasferimento dati. |
| Porta SBC 1-8 LED verde | Verde fisso, collegamento fisico stabilito. |
| LED verde della porta DCP | Verde fisso, collegamento fisico stabilito. Verde lampeggiante, trasferimento dati. |

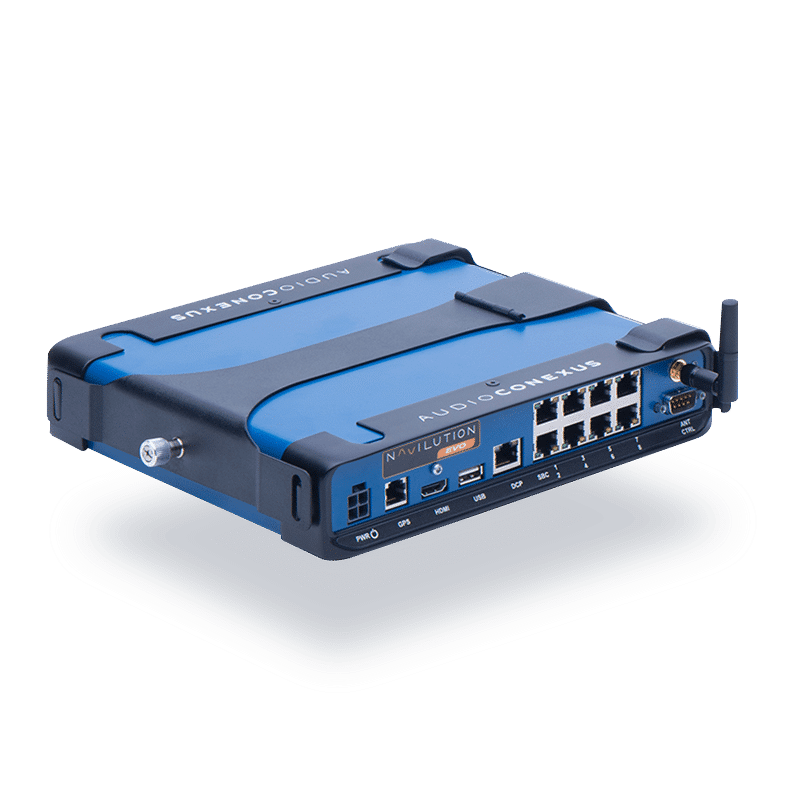

+Interconnessioni - Pannello posteriore
| Potenza | Molex CONN HEADER R/A 4POS 5.7MM, 24Vdc a 16 amp sotto carico massimo, 12Vdc a 13 amps sotto carico massimo. |
| GPS | RJ-11, connessione dedicata al ricevitore GPS LN-050-GPSR. |
| HDMI | (Interfaccia multimediale ad alta definizione) Si collega al monitor abilitato HDMI per la visualizzazione di segmenti video. |
| USB | Tipo A 2.0 femmina |
| DCP | RJ-45, porta dedicata per il collegamento del pannello di controllo del display LN-075-DCP. |
| SBC | RJ-45, porte di alimentazione e dati dedicate per la connessione del telaio SBC. Per le specifiche SBC massime, consulta la sezione "Server". |
| ANT | Antenna SMA, femmina per controllo Wi-Fi. |
| CTRL | Connettore D-Sub maschio DB-9. Inattivo. |

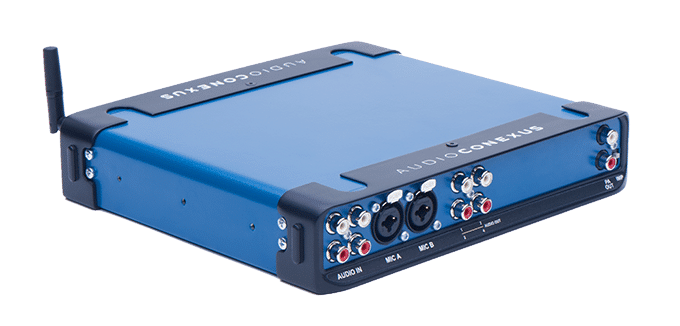

+Interconnessioni - Pannello frontale
| Ingressi audio | RCA: 4 ingressi analogici mono, sbilanciati. |
| Mic A | XLR femmina, jack combinato telefonico da 1/4", sbilanciato. |
| microfono si | XLR femmina, jack combinato telefonico da 1/4", sbilanciato. |
| Uscita alimentazione 12V2A | Molex a 2 pin, porta dedicata per alimentazione LN-075-DCP. |
| Uscite PA | RCA: 2 uscite analogiche, mono, sbilanciate. |
+Audio - Ingresso
| Livello Nominale | -10 dBu |
| Livello Max | + 13dBu |
| Rumore di fondo | -75 dBu |
| Gamma dinamica | 88dB |
| Impedenza | 3K Ohm |
| Risposta in frequenza | +/-1dB da 20Hz a 20KHz |
| Signal-to-Noise Ratio | 65dB |
| Distorsione Armonica Totale | <0.05 @ 1KHz |
+Audio - Mic A & B
| Livello Nominale | da -45dBu a -35dBu |
| Livello Max | -19 dBu |
| Impedenza | 100K Ohm |
| Risposta in frequenza | +/-1dB da 20Hz a 20KHz |
| Distorsione Armonica Totale | <0.05 @ 1KHz |
+Audio - Uscita PA
| Livello Nominale | -22 dBu |
| Livello Max | -10 dBu |
| Rumore di fondo | -69 dBu |
| Gamma dinamica | 59dB |
| Risposta in frequenza | +/-4dB da 20Hz a 15KHz |
| Distorsione Armonica Totale | <0.2% @ 1KHz |
+Alimentatore CA
| Ingresso alimentazione CA | 120 - 240 V CA, 50/60 Hz, 2.5 A |
| Uscita alimentazione CA | 24Vcc, 10A |
| Connettore | Molex CONN RCPT HSG 4POS 5.70MM |
| Fusibile | Fusibile a lama 20A, ATO (normale). |
| Conformità | FCC, CE |
+Cavo di alimentazione CC (LNA-040-PC)
| Connettore | Molex CONN RCPT HSG 4POS 5.70MM |
| Fusibile | Fusibile a lama 20A, ATO (normale). |
| Lunghezza del cavo | 183 cm (72 pollici) |
+Ambientali
| Temperatura - Operativa | da 0 C a +40 C (da 32 F a +104 F) |
| Temperatura - Conservazione | Da -20 C a +50 C (da -4 F a +122 F) |
| Umidità relativa | 0 - 95%, senza condensa. |
+Conformità
| Internazionali | FCC, CI, RoHS, TUV, CE |
+server
| Programmazione | Via Cloud Software: Software Navilution Cortex per la creazione di percorsi e la gestione dei contenuti. |
| Canali massimi | 60 |
| Max SBC (alimentazione 24VDC) | Max. 40 per coppia di telaio, max 150 per server, 24 AWG Cat 5e o superiore, conduttore solido, cavo di alimentazione fino a 100' con cavi da 6' e 12' alternati tra SBC |
| Max SBC (alimentazione 12VDC) | Max. 34 per coppia di telaio, max 100 per server, 24 AWG Cat 5e o superiore, conduttore solido, cavo di alimentazione fino a 100' con cavi da 6' e 12' alternati tra SBC |
| SBC massimi (alimentazione CA) | Max. 40 per coppia di telaio, max 90 per server, 24 AWG Cat 5e o superiore, conduttore solido, cavo di alimentazione fino a 100' con cavi da 6' e 12' alternati tra SBC |
| Formato file multimediale audio | MP3, 128 kbps, mono |
| Profondità bit audio | 16 Bit |
| Frequenza di campionamento audio | 44.1KHz |
| Formato file multimediale video | MP4 |
| Punti trigger massimi | 120 per tratta |
| Controllo Wi-Fi | HTTP 2.4 GHz |
| * Le specifiche sono soggette a modifiche senza preavviso. |
Accessori
Come fare
FAQ
+Perché dovrei scegliere il Sistema Navilution di Listen?
Per oltre 23 anni, Listen è stato uno sviluppatore e produttore di qualità di apparecchiature audiovisive affidabili e mission-critical per il mondo. Stai tranquillo, sai che Listen migliora e supporta costantemente i suoi prodotti. E i nostri partner audiovisivi in tutto il mondo saranno lì per supportarti nella progettazione, installazione e manutenzione del tuo sistema oggi e mentre ti espandi per soddisfare le esigenze future.
+Come ottengo supporto per il mio sistema Navilution?
Chiama il tuo rivenditore locale da cui l'hai acquistato e/o chiama direttamente Listen. Forniamo supporto nella maggior parte dei paesi del mondo.
+Quali sono le opzioni per l'accensione di un Navilution Server?
Il Navilution Server può essere alimentato da una fonte di alimentazione CC del veicolo che va da 12 V CC a 24 V CC oppure può essere alimentato da un alimentatore CA da 100-240 V CA, 50-60 Hz.
+Ho bisogno di un sistema a una sola lingua per l'impianto PA del mio veicolo o della mia imbarcazione: quale sistema devo acquistare?
Qualsiasi sistema Navilution può essere utilizzato per il tuo sistema PA. Tuttavia, se desideri aggiungere controller per lo schienale, vorrai utilizzare un sistema Navilution EVO o se volessi passare a un sistema Listen EVERYWHERE per la trasmissione di commenti Wi-Fi a dispositivi intelligenti, ti consigliamo di utilizzare un Navilution NEXT sistema.
+Quanti canali ha Navilution EVERYWHERE System?
Il sistema Navilution EVERYWHERE ha 16 canali che possono essere espansi duplicando i sistemi.
+In che formato devono essere i file audio?
I file audio devono essere in formato .mp3 128kbps Mono 44.1khz. Qualunque sia il formato in cui si trovano i tuoi file audio, possono essere facilmente convertiti per soddisfare tali parametri utilizzando un software gratuito su Internet. Questi file dovranno seguire uno specifico protocollo di denominazione dei file in modo che Cortex possa riconoscere file di lingue diverse.
+Come si ottengono informazioni sul percorso, coordinate GPS e audio del tour sul server Navilution?
Utilizzando il software in linea proprietario chiamato Cortex, esegui lo sviluppo del tour che include la pianificazione del percorso e l'aggiunta di punti di attivazione GPS su Google Maps, e quindi il caricamento delle tue storie audio nella tua libreria multimediale. Una volta completato, esporti il tour audio su una chiavetta USB e poi colleghi semplicemente l'unità USB alla porta USB di Navilution Server. Il tuo tour aggiorna automaticamente il server Navilution.
+È possibile avere entrambi i controller dello schienale e Listen EVERYWHERE sullo stesso server Navilution?
No, non a questo punto. Rimani sintonizzato!
+Quali sono le mie opzioni per l'acquisto, l'installazione e il supporto del mio sistema Navilution nel mio paese?
Listen ha molti integratori audiovisivi in tutto il mondo che sono esperti nella progettazione, programmazione, installazione e supporto del tuo sistema. Contatta il nostro team di vendita a [email protected] per aiutarti a trovare un integratore AV nella tua zona.
+Come si controlla un Sistema Navilution?
Il modo più comune è utilizzare il pannello di controllo dello schermo (DCP) incluso. Puoi anche connetterti al server Navilution utilizzando uno smartphone o un tablet.
+A cosa serve il pannello di controllo dello schermo (DCP)?
Questo viene utilizzato dall'operatore per avviare e interrompere i tour automatici, avviare manualmente le storie e altre funzioni come l'impostazione della lingua predefinita per l'uscita audio dagli altoparlanti del sistema PA e per informare l'operatore quale storia è successiva nella playlist.
+Come funziona il GPS?
Per garantire un funzionamento affidabile del sistema, un ricevitore GPS Garmin e un'antenna remota sono forniti di serie con tutti i sistemi Navilution. L'antenna deve essere montata all'esterno del veicolo o dell'imbarcazione per garantire un segnale forte dai satelliti GPS.
+Cosa succede se entri in un tunnel o in un luogo dove non c'è segnale GPS?
Ci sono due modi per risolvere questo problema: 1) Appena prima di inserire la posizione del punto morto GPS, puoi attivare il GPS per avviare una storia audio con un ritardo di tempo predefinito e quindi attivare la storia audio in base al tempo; oppure 2) le storie audio possono essere avviate manualmente dall'operatore.
+Posso attivare il commento GPS in caso di ritardo a causa del traffico intenso?
Sì, utilizzando Cortex puoi impostare storie audio sia per scenari a basso che ad alto traffico, in modo che i tuoi passeggeri rimangano intrattenuti su rotte in cui il traffico elevato è una sfida.
+Posso attivare storie audio tramite GPS se percorro una strada in entrambe le direzioni?
Sì, le tue storie audio si attiveranno in entrambe le direzioni. Puoi assegnare una direzione direzionale a un trigger GPS, il che significa che la tua storia audio verrà riprodotta solo in base alla direzione in cui si sta muovendo il tuo veicolo o imbarcazione.
+L'attivazione GPS funziona in aree molto remote?
Sì, lavoriamo con molti operatori in tutto il mondo, il GPS innesca storie da remoti canyon di montagna, fiordi norvegesi ai deserti del Medio Oriente.
+Posso riprodurre musica tra le storie audio?
Sì, puoi utilizzare la musica tra le storie audio, un'opzione nel software di sviluppo di tour online.
+Quanti controller per lo schienale è possibile utilizzare su Navilution EVO?
Il numero massimo di controller dello schienale su un sistema a 110/220 V CA o 24 V CA è 160 e su un sistema a 12 V CC il massimo è 64. Tuttavia, questo numero può essere inferiore a seconda della lunghezza totale dei cavi di collegamento.
+Cos'è un telaio?
Questo si riferisce alle connessioni a margherita tra i controller dello schienale. Ci sono otto connettori per cablaggio su Navilution EVO. Un cavo CAT5 è collegato al server, quindi al primo controller dello schienale. Quindi i controller dello schienale aggiuntivi vengono collegati a margherita dal primo controller dello schienale.
